傳統的側入式LED背光模組的結構
        傳統的側入式LED背光模組的結構包括：LED光源設置在導光板的側面，導光板的底面上形成網點。LED封裝發出的光耦合進入導光板，通過反射片和網點的反射和散射，向液晶屏方向傳播。
結構缺點

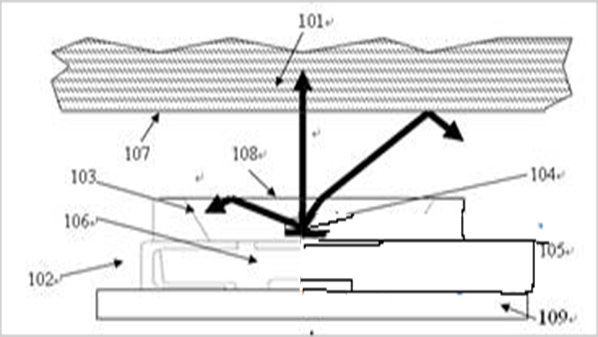

對于傳統的側入式LED背光模組，LED芯片發出的光不能全部進入導光板，一方面，一部分光（大角度的光，約20%-30%,取決于封裝結構）由于全內反射而不能從LED封裝的出光表面射出。另一方面，即使已經從LED封裝出光表面射出的光，一部分光由于導光板入光表面的反射，而不能進入導光板，如圖1所示。LED封裝和導光板之間的耦合方式和效率需要進一步提高。

側入式LED背光源改進方法
2. 適用于大尺寸電視的帶V型槽的導光板
帶有V型槽的導光板的側入式LED背光模組使得LED 背光源應用于任意大尺寸的顯示屏，而無需采用更高亮度的LED芯片。
導光板401的頂部的中間部位形成V型槽402,并在導光板的底部與V型槽對應的位置設置LED光源408b.使得LED光源發出的光425向上傳播時，被V型槽402全內反射，從而向?qū)Ч獍鍌?cè)面?zhèn)鞑?，見圖3a和3b.LED光源粘在導光板的底部，增加光取出效率。

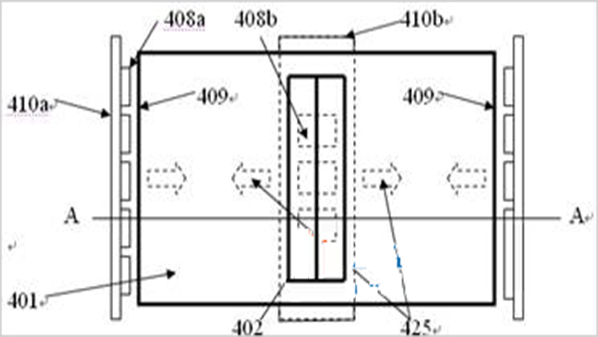

頂視圖

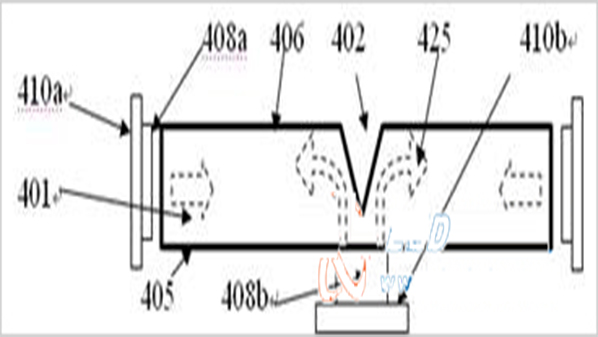

截面圖

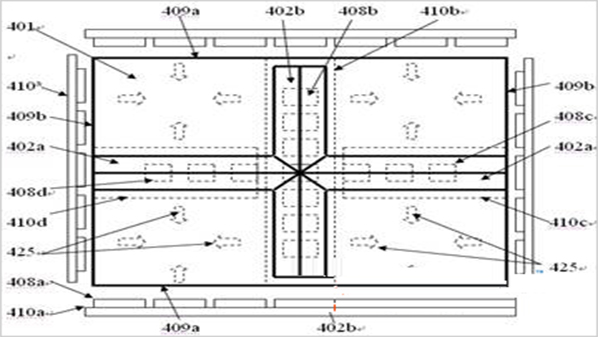

下圖展示V型槽402a、402b和402c成十字形設置的實施例，可以用于大尺寸的背光源。

頂視圖

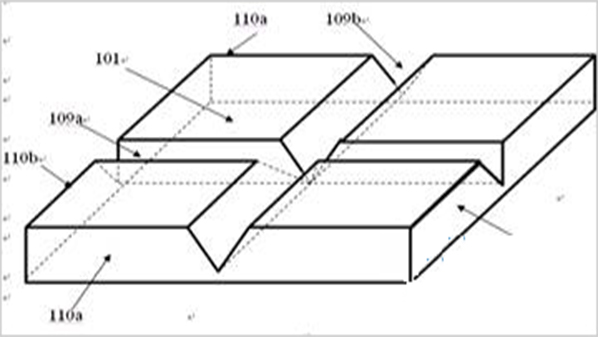

下圖展示上圖的實施例的示意圖。

示意圖
改進后優勢：
（1）適用于任意大尺寸的顯示屏。
（2）薄型化。SMD形式的LED封裝的厚度可以做到0.7mm,PCB厚度可以做到1mm,因此，LED背光模組的厚度只比傳統的側入式LED背光模組的厚度增加1.7mm.
（3）LED封裝的光取出效率高。
（4）散熱較好。
（5）LED封裝的出光角度加大。

---
