傳統的側入式LED背光模組的結構
        傳統的側入式LED背光模組的結構包括：LED光源設置在導光板的側面，導光板的底面上形成網點。LED封裝發出的光耦合進入導光板，通過反射片和網點的反射和散射，向液晶屏方向傳播。
結構缺點

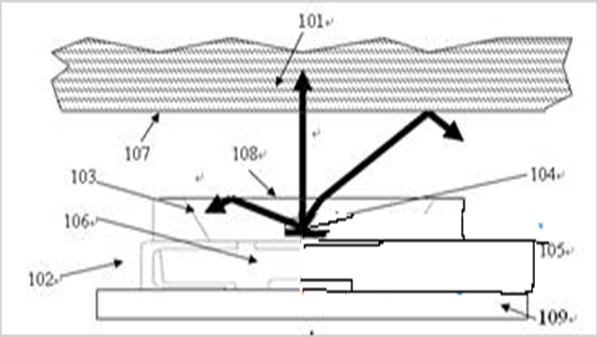

對于傳統的側入式LED背光模組，LED芯片發出的光不能全部進入導光板，一方面，一部分光（大角度的光，約20%-30%,取決于封裝結構）由于全內反射而不能從LED封裝的出光表面射出。另一方面，即使已經從LED封裝出光表面射出的光，一部分光由于導光板入光表面的反射，而不能進入導光板，如圖1所示。LED封裝和導光板之間的耦合方式和效率需要進一步提高。

側入式LED背光源改進方法
3. 減少使用LED封裝數量的無導光板的側入式LED背光模組

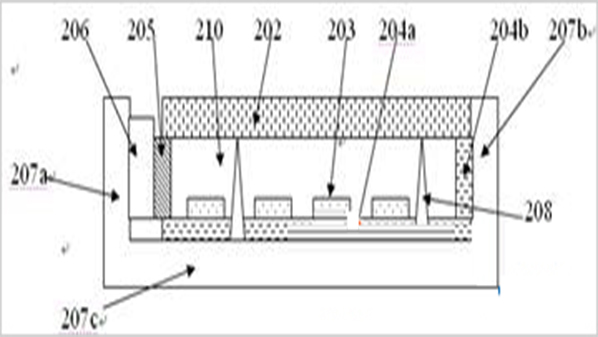

沒有導光板的側入式LED背光模組的一個實施例：在一側設置LED光源205,與其相對的是側反光片204b,在主反光片204a和側反光片204b上形成網點203,調整網點的結構和分布，使得亮度分布均勻 。

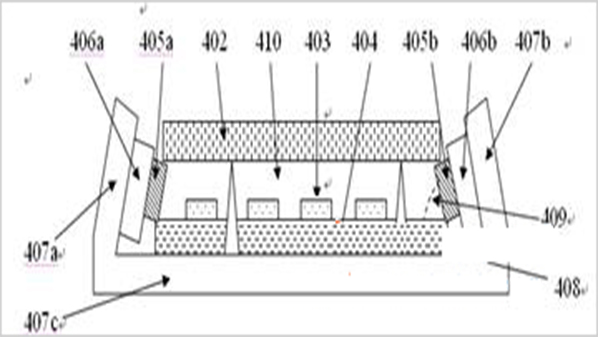

下圖展示在兩側設置LED光源405a和405b,且傾斜成一角度409.網點403形成在主反光片404上。

改進后優勢：
（1）沒有導光板以及光在導光板中的衰減，因此，減少使用的LED封裝的數量。
（2）減少產生的熱量。
（3）減低成本。
（4）減輕重量。
雖然側入式led 背光源 存在較多的缺點，但不能阻礙其成為一種常用的LED背光源，也是因?yàn)槠涑杀竞统叽鐑?yōu)勢，如果能夠通過上述方面的改進，克服或降低側入式LED背光模組缺點對其性能的負面影響，則其所具備的市場空間將更為廣闊。

---
