傳統的側入式LED背光模組的結構
        傳統的側入式LED背光模組的結構包括：LED光源設置在導光板的側面，導光板的底面上形成網點。LED封裝發出的光耦合進入導光板，通過反射片和網點的反射和散射，向液晶屏方向傳播。
結構缺點

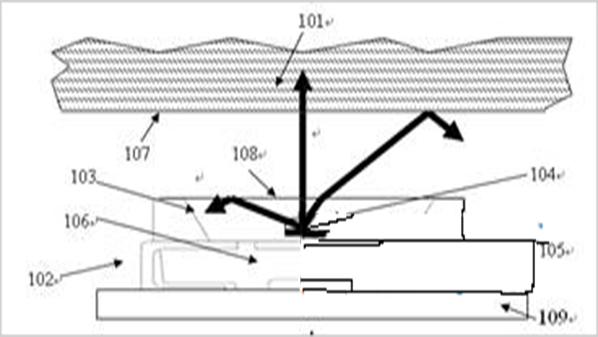

對于傳統的側入式LED背光模組，LED芯片發出的光不能全部進入導光板，一方面，一部分光（大角度的光，約20%-30%,取決于封裝結構）由于全內反射而不能從LED封裝的出光表面射出。另一方面，即使已經從LED封裝出光表面射出的光，一部分光由于導光板入光表面的反射，而不能進入導光板，如圖1所示。LED封裝和導光板之間的耦合方式和效率需要進一步提高。

側入式LED背光源改進方法
1. 提高LED封裝與導光板之間的耦合效率

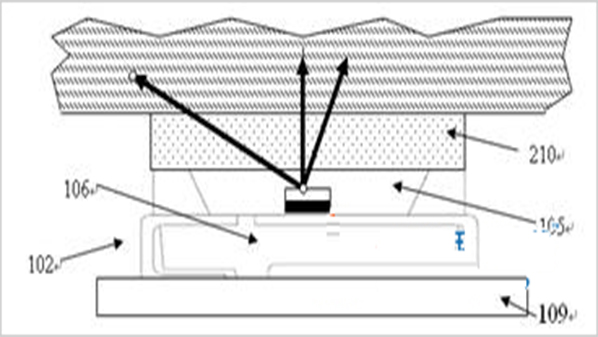

為了使得LED芯片發出的光全部進入導光板，采用透明膠210把LED封裝102的出光表面粘在導光板的入光表面，見圖2.由于LED封裝的硅膠、透明膠、導光板的折射系數基本上相同，因此，在LED封裝的出光表面處基本上沒有全內反射，在導光板入光表面處也基本上沒有反射，LED芯片發出的光基本上全部進入導光板，耦合效率提高，基本達到100%.另外，由于沒有全內反射，LED芯片發出的大角度的光也進入導光板，易于達到亮度的均勻性。

改進后優勢：
（1）LED封裝和導光板之間的耦合效率提高。
（2）LED封裝的出光效率提高約20%-30%.
（3）每個LED封裝產生的熱量減少約8%-13%.
（4）保證同樣亮度的情況下，所用的LED封裝的數量約減少16%-23%,降低成本。
（5）LED背光模組產生的總熱量約減少23%-33%.
（6）能量消耗約減少16%-23%.
（7）LED封裝的出光角度加大。

---
