隨著電子科技的飛速發展，電子電器產品的更新?lián)Q代是很快的，而新產品開發的第一步就是從結構工程師先開始的。
        而結構工程針對于自己所不了解的部分電子元器件的空間的預留把控的肯定是不準確的。為了幫助用到LCD液晶屏的產品的結構工程，我在此給大家把定制LCD液晶屏（段碼屏和背光）的空間尺寸說明一下，希望可以給結構工程用到LCD液晶屏的新產品設計時省事省心省時。

現在咱們先說說空間尺寸的確定：
1.確定LCD液晶屏的顯示尺寸（比如：65*40mm），或者也可以說是顯示窗口的尺寸。
2.根據顯示尺寸（比如：65*40mm）來計算外形尺寸： 長 = 顯示長+非顯示區域單邊各1.5mm（比如顯示長 65mm的，外形長是68mm）； 小寬 = 顯示寬+（非顯示區域）單邊各1.5mm； 大寬 = 顯示寬 + （非顯示區域）單邊各1.5mm  + （出PIN或ZEBRA邊）單邊各2mm / （出FPC邊）單邊 至少3.5mm（比如顯示尺寸65*40mm的，單邊出PIN外形尺寸是68*47/45mm，雙邊出PIN是68*49/45mm）。
3.液晶厚度常規的有總厚2.8mm，2.0mm，1.7mm可供選擇。
4.背光的尺寸是LCD液晶屏的外形尺寸來定的（插件燈單邊各+7MM，貼片燈單邊各+4MM，尾部均為1mm）：插件燈背光長 = 液晶長 + 頭模7mm + 尾部1mm（單邊出插件燈），如果是雙邊出插件燈則是 + 2個插件頭模長度；貼片燈背光長 = 液晶長 + 頭模4mm + 尾部1mm（單邊出貼片燈），如果死雙邊出貼片燈的則是 + 2個貼片頭模長度；背光寬 = 液晶小寬（比如上面的68*47/45mm的，背光單邊出插件燈是76*45mm）。
5.背光的總厚度常規有2.1mm，2.3mm，2.8mm，3.3mm可供選擇。

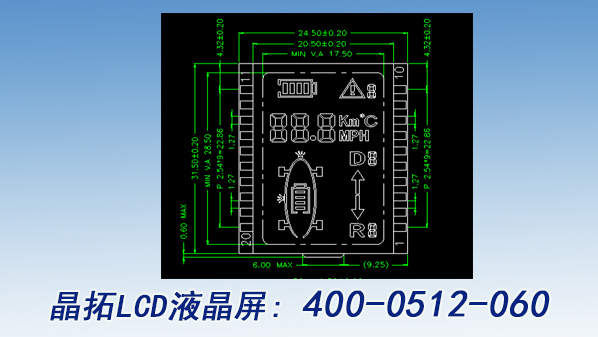

        以上5點的就是LCD液晶屏尺寸的計算方式，希望可以幫到剛用到LCD液晶屏的結構工程師們。最后來一張具體的LCD液晶屏尺寸圖供大家參考來加深印象。
