1. 控制要求
        十字路口交通燈的運行如下圖所示。當起動開關接通時，信號燈系統開始工作，且先南北紅燈亮，東西綠燈亮。當起動開關斷開時，所有的信號燈全部熄滅。工作時綠燈亮 25s ，并閃爍 3 次（即 3s ），黃燈亮 2s ，紅燈亮 30s 。

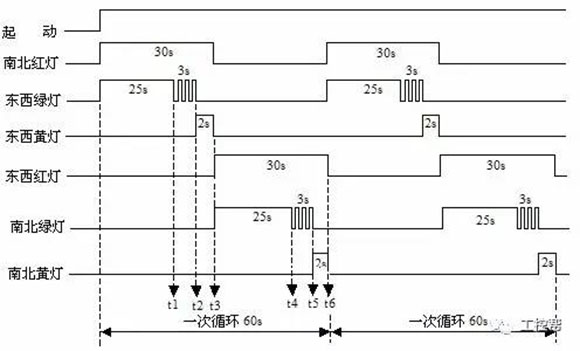

各方向三色燈的工作時序圖如下圖所示。

圖 交通燈控制時序圖

2 ．分析 plc 的輸入和輸出信號

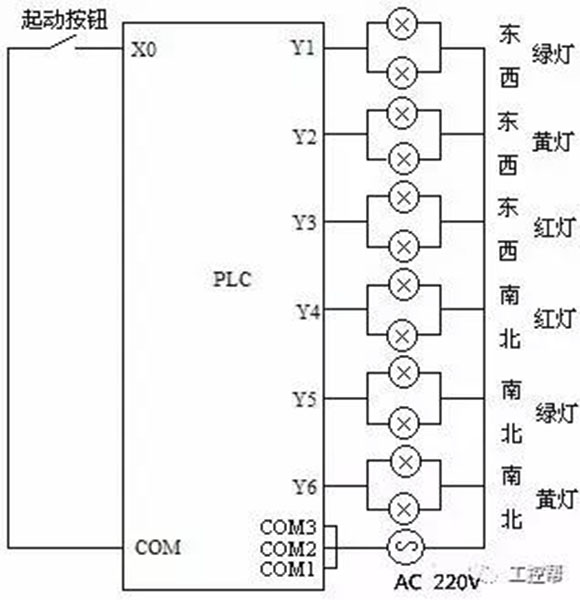

        根據控制要求， PLC 的 I/O 地址分配如下表所示， PLC 的 I/O 接線圖如下圖所示。
表 交通燈 I/O 分配

圖 交通燈的 I/O 接線圖

3 ．由時序圖分析各輸出信號之間的時間關系

        交通燈一個循環共需要 60s ，它分為 6 個時間段，這 6 個時間區段對應著 6 個分界點： t1 、 t2 、 t3 、 t4 、 t5 、 t6 。在這 6 個分界點處信號燈的狀態將發生變化，在程序設計中這 6 個時間段必須使用 6 個定時器來控制。
        為了明確各定時器的作用，以便于理解各個燈的狀態轉換的準確時間，列出了各定時器的功能，如下表所示。
表 各定時器的功能：
定時器         定時時間        功能
T0                25s                東西綠燈定時 25s ，同時起動?xùn)|西綠燈開始閃爍
T1                28s                東西綠燈閃爍定時 3s ，同時起動?xùn)|西黃燈亮
T2                30s                南北紅燈定時 30s ，同時起動南北綠燈和東西紅燈亮
T3                55s                南北綠燈定時 25s ，同時起動南北綠燈開始閃爍
T4                58s                南北綠燈閃爍定時 3s ，同時起動南北黃燈亮

T5                60s                東西紅燈定時 30s ，同時起動?xùn)|西綠燈和南北紅燈亮

4 ．梯形圖程序設計

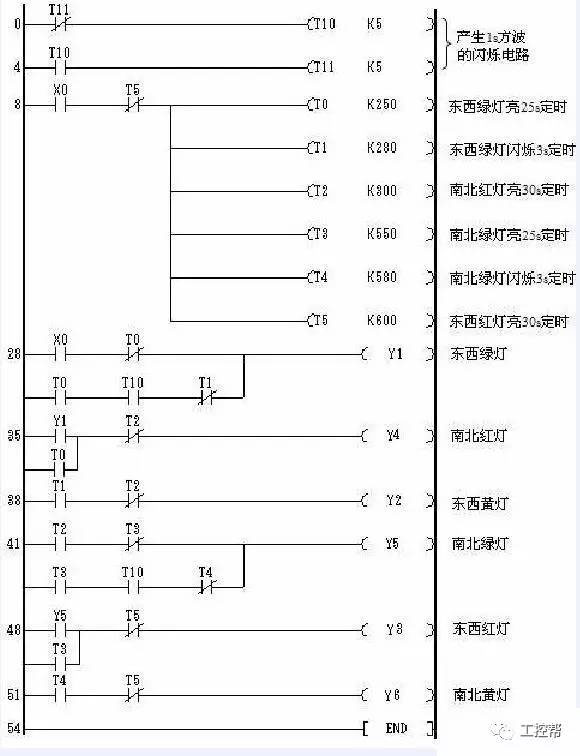

根據紅綠燈的控制要求，設計的梯形圖如下圖所示。

        該程序分為三個部分，第一部分是用來產生綠燈閃爍信號的方波電路；第二部分是定時電路，需要 6 個定時器分別對南北方向和東西方向信號燈的狀態變化進行定時；第三部分是指示電路，用來對兩個方向信號燈的變化進行控制。
