異形屏，特殊材質液晶屏處理案例

作者：晶拓小編編輯：晶拓液晶屏來源：晶拓液晶屏工廠發布日期： 2018.09.11

信息摘要：

外殼空間局限，且顯示區域尺寸也較小，液晶屏做常規形狀無法卡入外殼模具內等問題怎么解決，今天就讓晶拓小編來教教你吧...

問題描述：

一：外殼空間局限，且顯示區域尺寸也較小，液晶屏做常規形狀無法卡入外殼模具內

二：背光頭模尺寸受限，常規8MM頭模過長

三：厚度受限，無法做常規2.8MM厚度

解決辦法：

一：針對問題一液晶屏改為不規則八邊形，上出PIN，并在PIN兩邊磨腳

二：放棄使用背光，而同時又要滿足液晶屏需燈珠點亮在夜間能發光正常使用，液晶屏材質改為半透，并在背部加擴散膜，LED燈珠改為貼在PCB板重要位置。如此一來既能省空間又能滿足發光的要求

三：液晶屏厚度使用0.55MM薄材質。厚度

處理結果：

目前已解決客戶問題。

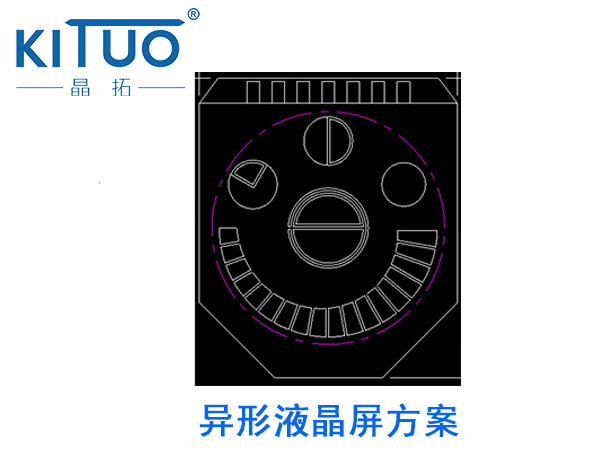

異性液晶屏方案

基本流程：
