一款液晶屏做的過程，需要先確定圖形的各個筆段，當筆段確定之后，那么接下來就安排走線，通過走線來排用于軟件開發的真值表。
        COM和SEG走線時，在圖形內需要有一個交叉點，從而來供電點亮液晶屏，而在圖形之外是不允許有交叉點（實在避免不了的情況下，交叉點允許有少數，點亮?xí)r會看到大約1-2MM的小白點），為了避免有交叉點走出來的點被稱為跳點。
        不同顯示材質的屏允許的跳點數不同，其中不同的引腳連接方式允許的跳點數也不同，其中導電膠允許的跳點數量比較多，對顯示效果影響不大。

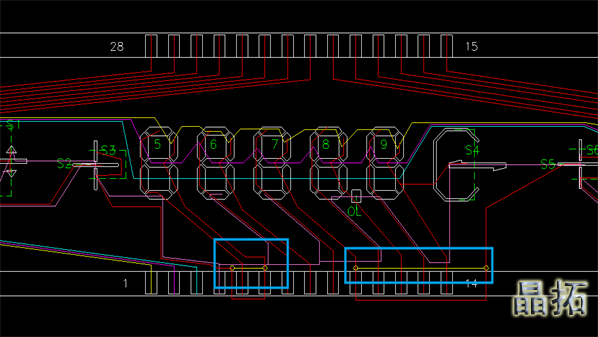

        下圖紅色圈起來的地方為比較交叉點而走出來的跳點：
