很多初學者對于如何區分屏的接口類型很是頭疼，是LVDS屏，TTL屏還是RSDS屏？總是很難搞清出。如何快速識別出液晶屏的接口類型則需要一些經驗的，下面從屏的屏線接口的樣式來對接口類型做出分類的介紹，幫助大家快速識別屏的接口類型。以下方法是個人認識，不足之處請大家諒解。
1）  TTL屏接口樣式：
D6T（單6位TTL）：31扣針，41扣針。對應屏的尺寸主要為筆記本液晶屏（8寸，10寸，11寸，12寸），還有部分臺式機屏15寸為41扣針接口。
S6T（雙6位TTL）：30＋45針軟排線，60扣針，70扣針，80扣針。主要為臺式機的14寸，15寸液晶屏。
D8T（單8位TTL）：很少見
S8T（雙8位TTL）：有，很少見80扣針（14寸，15寸）
2）LVDS屏接口樣式：
D6L（單6位LVDS）：14插針，20插針，14片插，30片插（屏顯基板100歐姆電阻的數量為4個）主要為筆記本液晶屏（12寸，13寸，14寸，15寸）
D8L（單8位LVDS）：20插針（5個100歐姆）（15寸）
S6L（雙6位LVDS）：20插針，30插針，30片插（8個100歐姆）（14寸，15寸，17寸）
S8L（雙8位LVDS）：30插針，30片插（10個100歐姆電阻）（17寸，18寸，19寸，20寸，21寸）
3）RSDS屏接口樣式:50排線，雙40排線，30＋50排線。主要為臺式機（15寸，17寸）液晶屏。

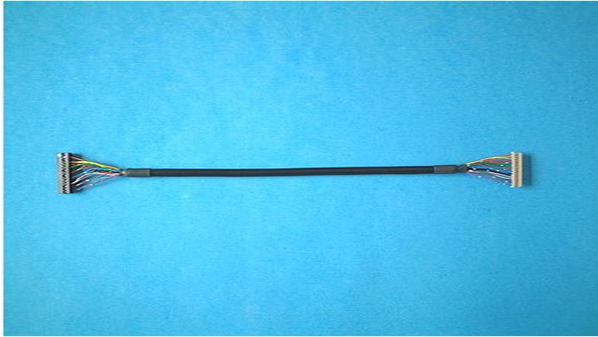

這是筆記本用的20針lvds接口
