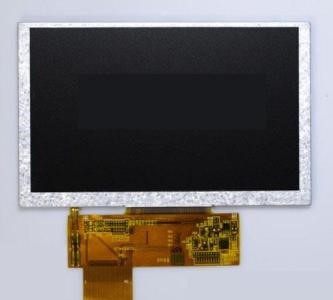

TFT LCD液晶屏的中文翻譯名稱就叫做薄膜晶體管液晶顯示器, 我們從一開始就提到 液晶顯示器需要電壓控制來產生灰階. 而利用薄膜晶體管來產生電壓,以控制液晶轉向的顯示器, 就叫做TFT LCD. 從圖8的切面結構圖來看, 在上下兩層玻璃間, 夾著液晶, 便會形成平行板電容器, 我們稱之為CLC(capacitor of liquid crystal). 它的大小約為0.1pF, 但是實際應用上, 這個電容并無法將電壓保持到下一次再更新畫面數據的時候. 也就是說當TFT對這個電容充好電時, 它并無法將電壓保持住, 直到下一次TFT再對此點充電的時候.(以一般60Hz的畫面更新頻率, 需要保持約16ms的時間.) 這樣一來, 電壓有了變化, 所顯示的灰階就會不正確. 因此一般在面板的設計上, 會再加一個儲存電容CS(storage capacitor 大約為0.5pF), 以便讓充好電的電壓能保持到下一次更新畫面的時候. 不過正確的來說, 長在玻璃上的TFT本身,只是一個使用晶體管制作的開關. 它主要的工作是決定LCD source driver上的電壓是不是要充到這個點來. 至于這個點要充到多高的電壓, 以便顯示出怎樣的灰階. 都是由外面的LCD source driver來決定的.
