        用IO口驅動段式LED（數碼管）的方法相信大家比較清楚，但用IO口直接驅動段式LCD的方法相對復雜一些。
1.       LCD和LED的顯示原理不一樣：LED是加正向電壓發光，而LCD得交替加正、反向電壓才會持續顯示（可以做個實驗，如果把恒定電壓加到LCD的一段上，該段會顯示一下，但馬上不能顯示，而且長時間加恒定電壓，會加速LCD的老化和損壞）
2.       常聽說1/2bias，1/3bias LCD，是什么意思呢？對于1/2bias LCD，假如LCD的顯示電壓是3V，則1/2bias是1.5V，也就是說在±3V電壓作用時，LCD有顯示；±1.5V及以下的電壓作用時沒有顯示
3.       普通單片機IO口不能直接輸出半高電平（1.5V），但可以用相等的上下拉電阻實現，當IO口設置為輸入（高阻）時，由于上下拉電阻的分壓作用，則產生一個半高電平（1.5V）

        知道了以上3點后，動態驅動LCD就不是難事了，對于4*8段的LCD（4個COM，8個SEG，顯示電壓為3V，1/2bias），驅動方法如下：
1、  四個COM采用交替掃描的方式，每個COM在相鄰兩次掃描時又進行電壓交變的方式。
2、  若掃描到某一個COM時，該COM輸出3V（0V）:
與該COM相連的SEG輸出與COM相反，ΔV=±3V，則該相連點亮；
與該COM相連的SEG輸出與COM相同，ΔV=0，則該相連點不亮。
3、其他沒有掃描到的COM，單片機IO口為輸入，從而產生1/2 bias（1.5V），不管SEG為何值，ΔV<±1.5V，故該點不亮。

用4*8段的LCD自制了一個數字鐘表，驗證了以上方法的可行性，現把制作過程羅列如下

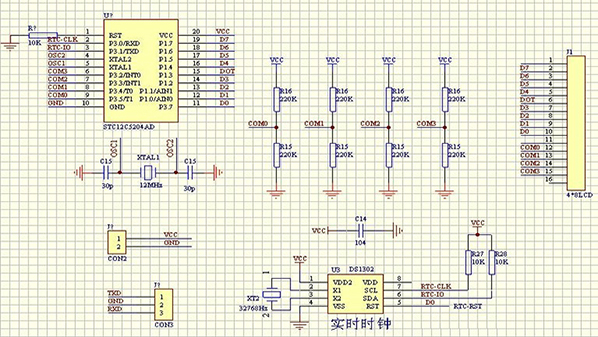

1.       原理圖

說明：由于管腳不夠用，所以時鐘芯片DS1302的RST和LCD的一個SEG是復用的，只要在這個SEG無效的時候去讀取時間就可以了，另外，3PIN串口是ISP下載程序用的。

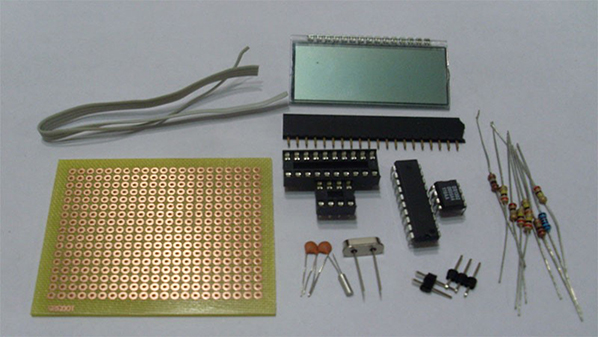

2.       備料

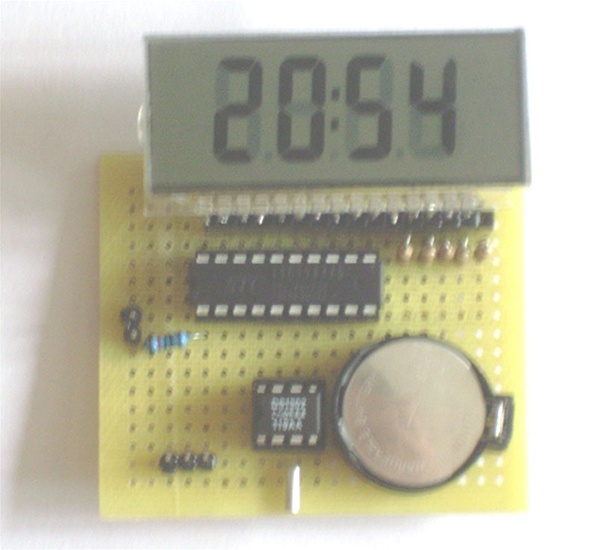

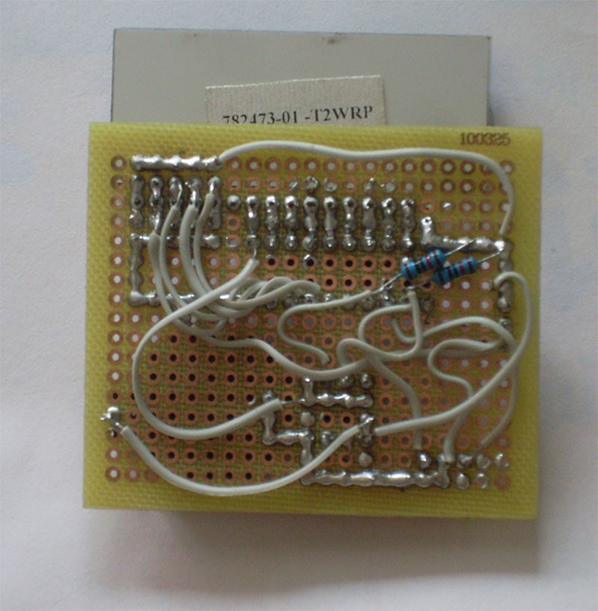

4.       實驗結果

5.       不足之處
        通過實驗結果可以發現，不顯示的SEG也有陰影
原因分析：紐扣電池電壓3.7V，1/2bias是1.85V，大于1.5V，所以會出現陰影。
解決辦法：選擇工作電壓小于3V的單片機和電壓等于3V的電池（如2節干電池）

6. 程序源代碼
點擊http://www.dzsj.net/dpjzhyy/clock.c下載
代碼
/******************************************************************
段式LCD驅動實驗
外部晶體：12MHz
日期：2011.08.26
*****************************************************************/

#include
#include

//管腳定義
sbit COM0=P3^5;
sbit COM1=P3^4;
sbit COM2=P3^3;
sbit COM3=P3^2;
sbit BI_4=P3^7;
sbit RTC_CLK=P3^0;
sbit RTC_IO=P3^1;
sbit RTC_RST=P3^7;   //復用

//P3口模式寄存器
sfr P3M1=0xb1;
sfr P3M0=0xb2;

//當前時間（BCD碼）：秒、分、時、日、月、星期、年
unsigned char ClockBuffer[8]={0x34,0x12,0x08,0x20,0x03,0x05,0x09};

//0～9的段碼查詢表
//位序 D7 D6 D5 D4 D3 D2 D1 D0
//段   A  B  C  D  E  F  G  DOT
code unsigned char seg_code[10]={~0x03,~0x9f,~0x25,~0x0d,~0x99,~0x49,~0x41,~0x1f,~0x01,~0x09};

unsigned char ScanCoun=0;                  //動態掃描顯示位數計數器
unsigned char DisplayBuf[4]={1,2,3,4};               //4位數字對應的顯示暫存

//段碼緩沖區
unsigned char SegBuf[4]={0x00,0x00,0x00,0x00};//COM1、COM2、COM3、COM4的段碼
bit bi_4a=0; //COM0對應的4a
bit bi_4b=0; //COM1對應的4a
bit bi_4c=0; //COM2對應的4a

//延時
void dly(unsigned char x)
   {unsigned char i;
    for (i=0; i
    }

//ds1302寫1字節
void rtc_wt_byte(unsigned char sent_buf)
         {unsigned char i;
          for (i=0; i<8; i++)
              {RTC_CLK=0;
               if (sent_buf&0x01) RTC_IO=1;
               else RTC_IO=0;
               RTC_CLK=1;
               dly(5);
               sent_buf=sent_buf>>1;
               }
              RTC_CLK=0;
              dly(5);
           }

//ds1302讀1字節
unsigned char rtc_rd_byte(void)
          {unsigned char i,read_buf;
           RTC_IO=1;         //RTC_IO置1，保證為輸入狀態
           for (i=0; i<8; i++)
               {read_buf=read_buf>>1;
                RTC_CLK=0;
                dly(5);
                if (RTC_IO) read_buf=read_buf|0x80;
                else read_buf=read_buf&0x7f;
                RTC_CLK=1;
                dly(5);
               }
           RTC_CLK=0;
           dly(5);
           return read_buf;
          }

//ds1302寫入時間
void rtc_wr_time(unsigned char *p_wt_time)
           {unsigned char i;
            unsigned char tmp1;
            dly(30);
            RTC_RST=1;
            rtc_wt_byte(0xbe);         //burst寫入時間
            for (i=0; i<8; i++)
                  {tmp1=*p_wt_time++;
                   rtc_wt_byte(tmp1);
                   }
            RTC_CLK=0;
            RTC_RST=0;
           }

//ds1302讀出時間
void rtc_rd_time(unsigned char *p_rd_time)
           {unsigned char i;
            unsigned char tmp1;
            dly(30);
            RTC_RST=1;
            rtc_wt_byte(0xbf);        //burst讀取時間

            RTC_IO=1;
            for (i=0; i<8; i++)
                  {tmp1=rtc_rd_byte();
                   *p_rd_time++=tmp1;
                  }

            RTC_CLK=0;
            RTC_RST=0;
           }


//ds1302初始化
void ini_rtc()
         {RTC_CLK=0;
          RTC_RST=0;
          dly(30);

          RTC_RST=1;
          rtc_wt_byte(0x8e);        //寫CONTROL寄存器
          rtc_wt_byte(0x00);        //值:去掉寫保護
          RTC_RST=0;                //復位

          RTC_RST=1;                //正常工作
          rtc_wt_byte(0x90);        //寫TRICKLE CHARGER寄存器
          rtc_wt_byte(0xa9);        //值:使能充電，串聯2個二極管，串聯2k歐姆的電阻

          RTC_CLK=0;
          RTC_RST=0;
         }


//把4位數字的SEG放到COM1、COM2、COM3、COM4對應的段碼
//LCD的管腳定義與LED不同，它不是一個COM對應一位數字，而是對應每個數字的一部分SEG
// 1   2   3   4   5   6   7   8   9  10  11  12  13  14  15
// <  1f  1a  2f  2a      3f  3a  4f  4a   >              --   ---- COM0
// <  1g  1b  2g  2b      2g  3b  4g  4b   >          --       ---- COM1
// <  1e  1c  2e  2c   :  3e  3c  4e  4c   >      --           ---- COM2
//    1d  1h  2d  2h      3d  3h  4d          --               ---- COM3
void Seg2Seg()
{unsigned char SegXX;

 SegBuf[0]=0;
 SegBuf[1]=0;
 SegBuf[2]=0x08;
 SegBuf[3]=0;
 bi_4a=0;
 bi_4b=0;
 bi_4c=0;

 SegXX=seg_code[DisplayBuf[0]];      //第1位數字
 if (SegXX&0x80) SegBuf[0]|=0x40;
 if (SegXX&0x40) SegBuf[1]|=0x40;
 if (SegXX&0x20) SegBuf[2]|=0x40;
 if (SegXX&0x10) SegBuf[3]|=0x80;
 if (SegXX&0x08) SegBuf[2]|=0x80;
 if (SegXX&0x04) SegBuf[0]|=0x80;
 if (SegXX&0x02) SegBuf[1]|=0x80;
 if (SegXX&0x01) SegBuf[3]|=0x40;

  SegXX=seg_code[DisplayBuf[1]];    //第2位數字
 if (SegXX&0x80) SegBuf[0]|=0x10;
 if (SegXX&0x40) SegBuf[1]|=0x10;
 if (SegXX&0x20) SegBuf[2]|=0x10;
 if (SegXX&0x10) SegBuf[3]|=0x20;
 if (SegXX&0x08) SegBuf[2]|=0x20;
 if (SegXX&0x04) SegBuf[0]|=0x20;
 if (SegXX&0x02) SegBuf[1]|=0x20;
 if (SegXX&0x01) SegBuf[3]|=0x10;


  SegXX=seg_code[DisplayBuf[2]];   //第3位數字
 if (SegXX&0x80) SegBuf[0]|=0x02;
 if (SegXX&0x40) SegBuf[1]|=0x02;
 if (SegXX&0x20) SegBuf[2]|=0x02;
 if (SegXX&0x10) SegBuf[3]|=0x04;
 if (SegXX&0x08) SegBuf[2]|=0x04;
 if (SegXX&0x04) SegBuf[0]|=0x04;
 if (SegXX&0x02) SegBuf[1]|=0x04;
 if (SegXX&0x01) SegBuf[3]|=0x02;

  SegXX=seg_code[DisplayBuf[3]];   //第4位數字
 if (SegXX&0x80) bi_4a=1;
 if (SegXX&0x40) bi_4b=1;
 if (SegXX&0x20) bi_4c=1;
 if (SegXX&0x10) SegBuf[3]|=0x01;
 if (SegXX&0x08) SegBuf[2]|=0x01;
 if (SegXX&0x04) SegBuf[0]|=0x01;
 if (SegXX&0x02) SegBuf[1]|=0x01;

}


/*一個BCD碼轉化成兩個十進制數（如：0x79轉化成0x07和0x09）*/
BcdToDec(unsigned char BcdValue,unsigned char *pDecValue)
       {//if (BcdValue>=0x9a||(BcdValue&0x0f)>=0x0a) return 0;
        *pDecValue++=(BcdValue&0xf0)>>4;
        *pDecValue=BcdValue&0x0f;
        //return 1;
       }

//初始化MCS51內部資源
InitInterResource()
       {IE=0;       //關全部中斷
        TCON=0;     //清全部中斷請求
        IP=0;       //清中斷優先級

        TMOD=0x01;  //T0工作方式1（16位定時器）
        TH0=0x00;   //T0定時器輔初值
        TL0=0x00;
        TR0=1;      //允許T0定時
        ET0=1;      //允許T0中斷
        EA=0;       //關全局中斷

        RTC_RST=0;
       }




void main()
    {
     InitInterResource();

     ini_rtc();                    //初始化DS1302
     rtc_wr_time(ClockBuffer);     //寫入時間初始值

     EA=1;         //開全局中斷
     while(1)
        {
        }
    }


//定時器0中斷服務程序，5ms定時器，4位數碼管動態顯示驅動
void tmr0_p(void) interrupt 1
    {
     TL0=0x78;     //重新定時5ms
     TH0=0xec;
     Seg2Seg();
     P3M1=0x3c;
     P3M0=0x00;
          switch(ScanCoun)                //動態掃描顯示
         {
          case 0:                        //COM0正向驅動
          P1= SegBuf[0];
          BI_4= bi_4a;
          COM0=0;
          P3M1=0x1c;                      //除COM0輸出外，其余COM設為輸入
          P3M0=0x00;
          break;

          case 1:                       //COM0反向驅動
          P1= ~SegBuf[0];
          BI_4= ~bi_4a;
          COM0=1;
          P3M1=0x1c;
          P3M0=0x00;
          break;


          case 2:                       //COM1正向驅動
          P1= SegBuf[1];
          BI_4= bi_4b;
          COM1=0;
          P3M1=0x2c;
          P3M0=0x00;
          break;

          case 3:                       //COM1反向驅動
          P1= ~SegBuf[1];
          BI_4= ~bi_4b;
          COM1=1;
          P3M1=0x2c;
          P3M0=0x00;
          break;


          case 4:                       //COM2正向驅動
          P1= SegBuf[2];
          BI_4= bi_4c;
          COM2=0;
          P3M1=0x34;
          P3M0=0x00;
          break;

          case 5:                       //COM2反向驅動
          P1= ~SegBuf[2];
          BI_4= ~bi_4c;
          COM2=1;
          P3M1=0x34;
          P3M0=0x00;
          break;

          case 6:                       //COM3正向驅動
          P1= SegBuf[3];
          COM3=0;
          P3M1=0x38;
          P3M0=0x00;

          RTC_RST=0;
          rtc_rd_time(ClockBuffer);    //讀時間
          BcdToDec(ClockBuffer[0],DisplayBuf+2);     //秒送入顯示緩沖
          BcdToDec(ClockBuffer[1],DisplayBuf);       //分送入顯示緩沖
          BI_4= ~bi_4c;
          break;

          case 7:                       //COM3反向驅動
          P1= ~SegBuf[3];
          COM3=1;
          P3M1=0x38;
          P3M0=0x00;

          break;

         }

     ScanCoun++;       //下一位
     if (ScanCoun>7) ScanCoun=0;
     }
