在STN-LCD 驅動控制芯片和MCU之間只需要 4 至 5 條線的界面即可。除此之外，STN-LCD驅動控制芯片 還提供了省電指令（Power Down Command），可減少電源的耗損。STN-LCD驅動控制芯片集成 了控制模塊和顯示模塊兩部分電路為一體?？刂颇K用于接收MCU送來的數據，并對數據進 行分析處理，產生相應的控制信號送給顯示模塊。顯示驅動模塊按照控制模塊送來的控制信 號進行顯示或其它相應的操作。

        液晶顯示控制驅動芯片是在液晶像素的行電極和列電極之間建立交變電場。在點陣式液 晶顯示器中，像素的兩電極是以矩陣方式排列的，由驅動電路循環地給每行電極施加選擇脈 沖電壓，同時通過列電極給該行像素施加選擇或非選擇脈沖電壓，以實現對像素的驅動，這 種行掃描是逐行順序進行的，循環周期為一幀。因此，點陣LCD專用控制芯片的主要作用是 為液晶顯示器提供時序信號和顯示數據，是MCU與液晶顯示系統之間的接口。芯片既可以受 MCU的直接控制又可以脫機獨立控制并驅動液晶顯示，以上為液晶驅動控制的基本要求。 STN-LCD驅動控制芯片具有以下主要功能：
1)與MCU的接口作用；
2)控制顯示功能的電路；
3) 訪問RAM；
4)為液晶顯示屏提供掃描時序信號和傳輸顯示數據；
5)提供功能較齊全的控制指 令集便于MCU編程；
6)提供可選擇的不同偏壓比的驅動電壓。

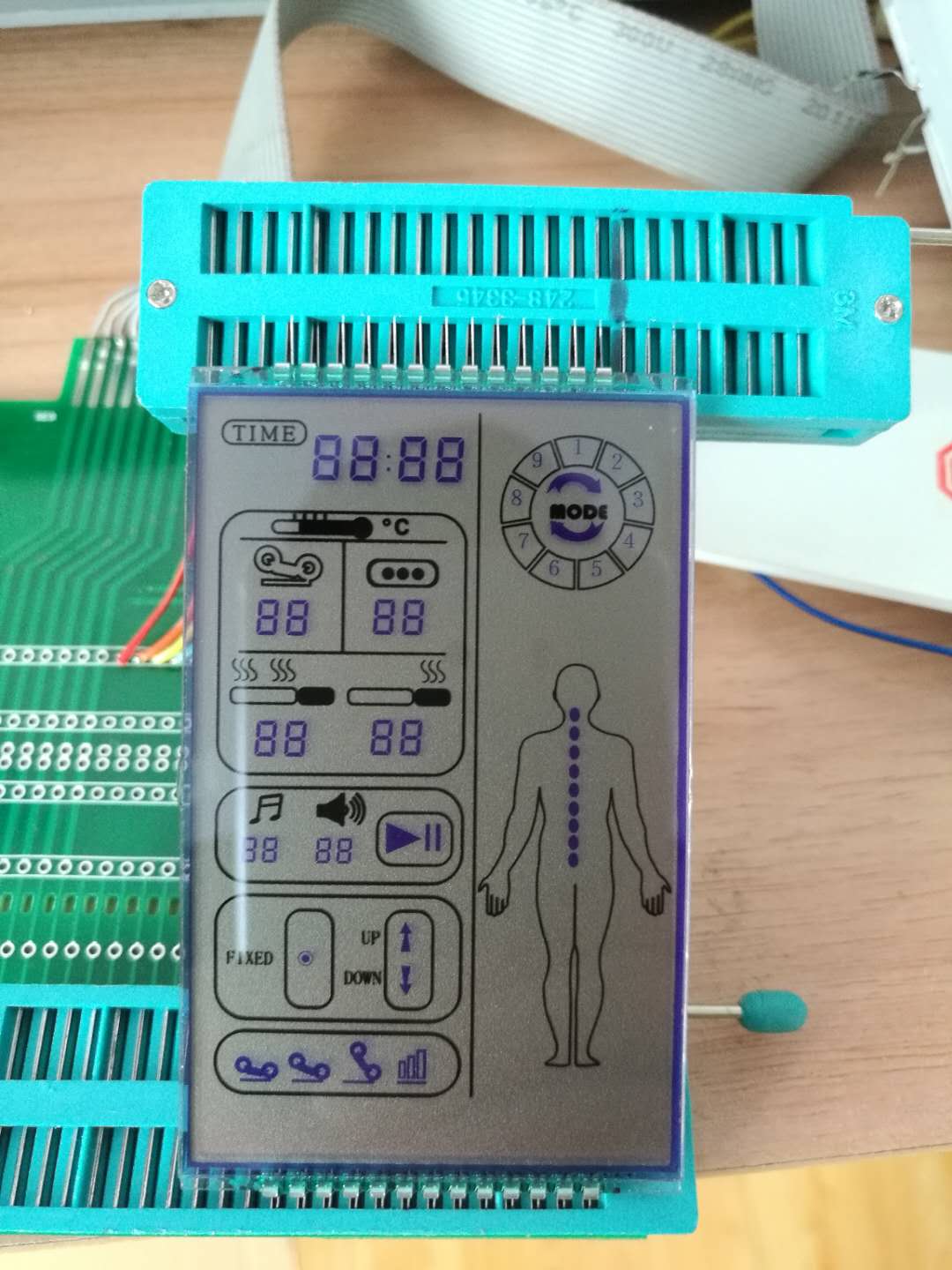

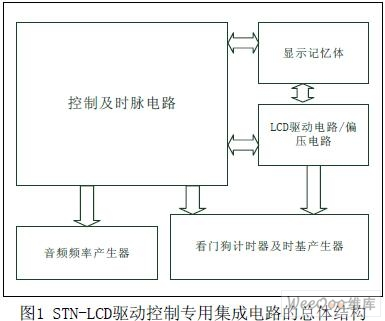

STN-LCD驅動控制專用集成電路 的總體結構如下圖1所示。
