AiP650是一種帶鍵盤掃描電路接口的LED驅動控制專用電路,用于驅動共陰極數碼管,內部集成有MCU輸入輸出控制數字接口、數據鎖存器、LED驅動、鍵盤掃描、輝度調節等模塊。同時內置時鐘振蕩電路和上電復位電路。該電路性能穩定、抗干擾能力強,可適應于24小時長期連續工作的應用場合。
>> 通訊格式
① AiP650采用兩線串行通信方式,通訊時得有開始信號,結束信號和應答信號。

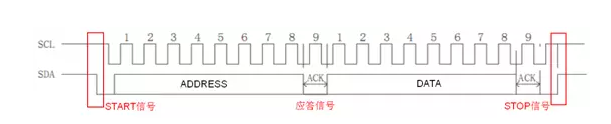

圖1 AiP650通信波形
開始信號:SCL為高電平時,SDA由高電平向低電平跳變,開始傳送數據。
結束信號:SCL為高電平時,SDA由低電平向高電平跳變,結束傳送數據。
應答信號:如果通信正常,電路在串行通訊的第8個時鐘下降沿后,AiP650主動把SDA拉低。直到檢測到SCL下降沿的到來,SDA釋放為輸入狀態。讀取ACK信號時,需將主控的SDA端口設為輸入模式。
② 數據位的有效性規定

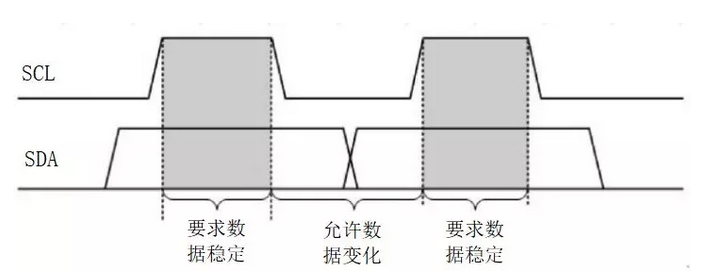

在進行數據傳送時,在SCL的上升沿鎖存數據,SCL為高電平期間,SDA線上的數據得保持穩定,只有在SCL線上的信號為低電平期間,SDA線上的數據狀態才允許改變,且SDA線上的數據不能在SCL為下降沿改變。
圖2 AiP650數據傳輸
③ 通過模式設置來舉例說明電路通訊方式

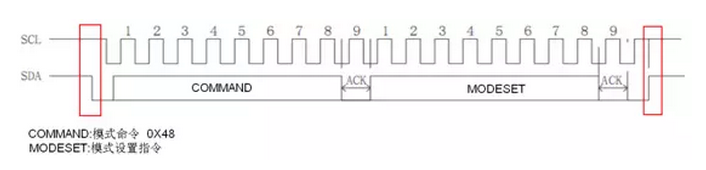

圖3 模式設置時序圖
模式設置指令可以設置顯示模式、亮度、開關顯示等功能。由兩個字節組成,一個字節固定為模式設置(0x48)。若要設置系統使能,8段顯示,8級亮度,則MODESET
= 0x01,通信波形如下:

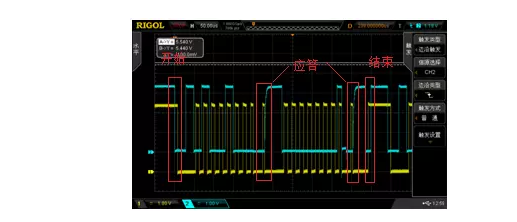

圖4 模式設置波形圖
從模式設置波形圖可以看出兩個ACK信號均為“0”。
>> 使用指南
① AiP650得開啟顯示后才能加載顯示寄存器進行顯示。(初始化設置)
② 定時刷新顯示內容:
AiP650多用于面板的顯示驅動,而顯示面板大多采用排線接入主板,較易引入整機的內及外部的電磁干擾,從而引起面板電路的瞬時工作異常,針對這種情況,AiP650可通過加入定時刷新機制,以減小干擾對其的影響,每隔數秒定期對AiP650進行刷新,包括重新開啟顯示及加載各個數碼管的數據寄存器來優化抗干擾性能。
③ 通信端口配置:
o 在傳輸數據時SCL和SDA作為輸出口(針對主控),需設置為輸出模式:推挽輸出或開漏輸出(開漏輸出需外接上拉電阻)。
o 而在讀取ACK時,需將主控的SDA端口設置為輸入模式,建議設為高阻輸入。
o 若讀取ACK時主控未將SDA端口設置為輸入,而是保持為高電平,將會造成電平?jīng)_突存在半高波形,嚴重時甚至影響功能。

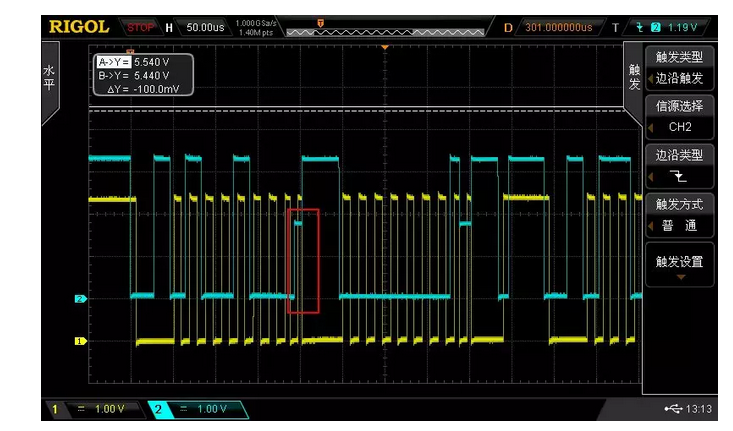

圖5 通訊正常波形
圖6 通訊異常波形
o 若讀取ACK信號時將SDA設為輸入狀態后,又通過指令SDA端口置高,同樣會導致ACK信號出現異常。
④ 通信頻率:由于頻率越快越容易受到干擾,建議通信頻率保持在100KHz以下。
⑤ 功耗問題:由于AiP650的工作電壓為3~5.5V,為了降低功耗,客戶可選擇3.3V供電來降低功耗,或者適當降低顯示亮度。
