在設計處理PCB板上電源部分時，有一種簡單粗暴低成本的方式——阻容降壓，這種方式優點：體積小、成本低；不過缺點蠻多：非隔離電源，不安 全、不能用于大功率負載、不適合容性和感性負載、不適合動態負載等。

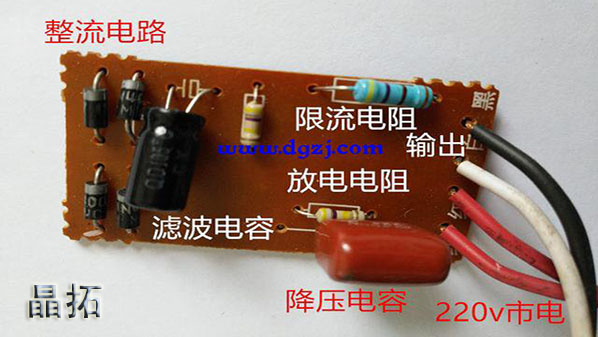

        什么是阻容降壓？阻容降壓是一種利用電容在一定頻率的交流信號下產生的容抗來限制最
        大工作電流的電路。電容器實際上起到一個限制電流和動態分配電容器和負載兩端電壓的角色。

        采用電容降壓時應注意以下幾點:
1、根據負載的電流大小和交流電的工作頻率選取適當?shù)碾娙?，而不是依?jù)負載的電壓和功率。（因?yàn)殡娙萁祲弘娫刺峁┑牡氖呛愣娏鳎?br> 2、限流電容得采用無極性電容，不能采用電解電容.而且電容的耐壓須在400V以上.理想的電容為鐵殼油浸電容。限流電容須接于火線，耐壓要足夠大（大于400V），并加串防浪涌沖擊兼保險電阻和并放電電阻。
3、電容降壓不能用于大功率條件，因?yàn)椴话?全。 （這一類的電路通常用于低成本取得非隔離的小電流電源）
4、電容降壓不適合動態負載條件（動態是不穩定的，負載時大時小，靜態負載是較穩定的，變化不太大或無變化）
5、同樣，電容降壓不適合容性和感性負載。（底板帶電的問題，這是個安 全隱患，容性和感性負載都是瞬間耗電量大）
6、當需要直流工作時，盡量采用半波整流，不建議采用橋式整流，而且要滿足恒定負載的條件。（注意齊納管功耗，嚴禁齊納管斷開運行）
