增光片用來提高屏幕亮度，分為折射型增光片（向上設置棱鏡）和全反射型增光片（向下設置棱鏡）兩種。折射型增光片是將可塑性樹脂膜片在高壓下轉印而成。

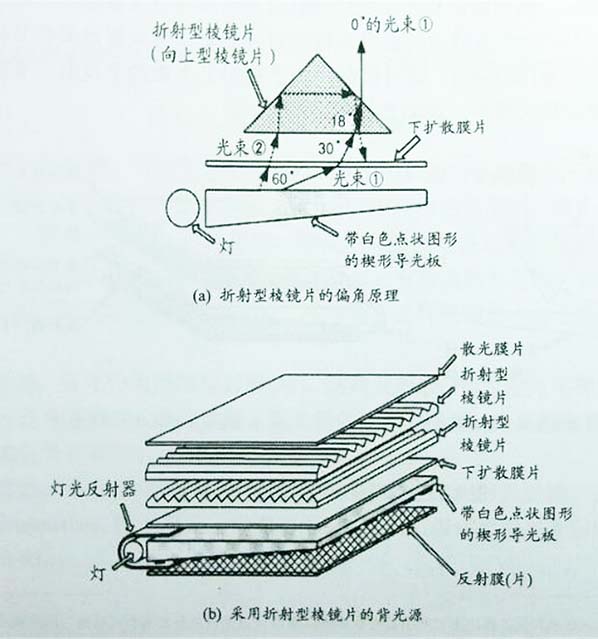

        如上圖所示，折射型膜片的頂角是90度，上下兩塊相互正交配合使用。為產生偏角效應，在其下部設置下擴散膜片（簡稱擴散片），進一步還要設置導光板、反射膜片等；還要在導光板下印刷白色點圖案。利用該圖案的散射效果，產生大約60度的出射光束，再利用下擴散片的散射折射效果，變?yōu)?0度的出射光束，進一步由折射型增光片，使光束法線方向射向顯示屏。這樣，由相互正交的兩塊增光片，將光面上的各成分向法線方向集中，從而提高亮度。這種機制，由于存在Fresnel反射損失和光的吸收損失，光的利用率有所降低。

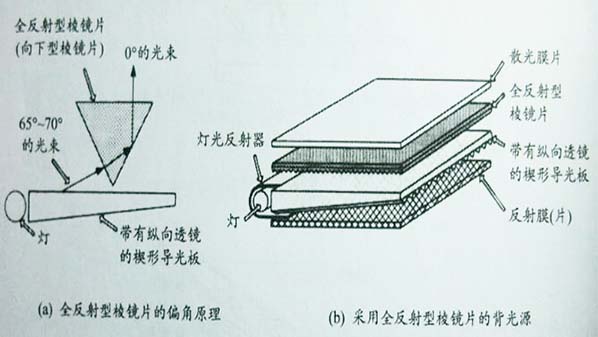

        全反射型增光片是在聚酯（polyester）膜片上利用紫外線硬化型樹脂，轉寫為增光片的形狀而形成的。

        如上圖所示此種棱鏡膜的頂角為60-70度，同擴散膜片、帶有透鏡的導光板、反射膜片等組合使用。對于65-70度由導光板出射的光束，全反射效果使其法線方向射入顯示屏。與折射型增光片相比，所使用的部件和材料較少，而且由于利用了光的全反射，F(xiàn)resnel反射損失和光的吸收損失較小，使光的利用率提高。

---
