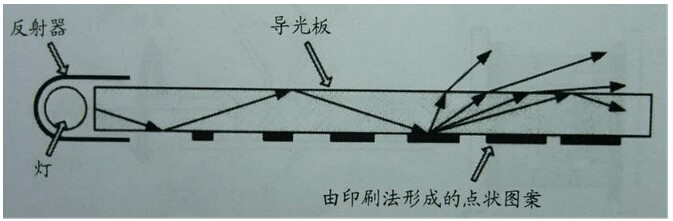

如上圖所示，LED貼片燈背光源需要將貼片燈發出的光，在導光板內全反射的同時向前傳播，導光板底部的反射點圖形有規律變化，入射角小于全反射角的部分光能從導光板上表面射出，將線光源變?yōu)槊婀庠础?span style="text-align:center;">

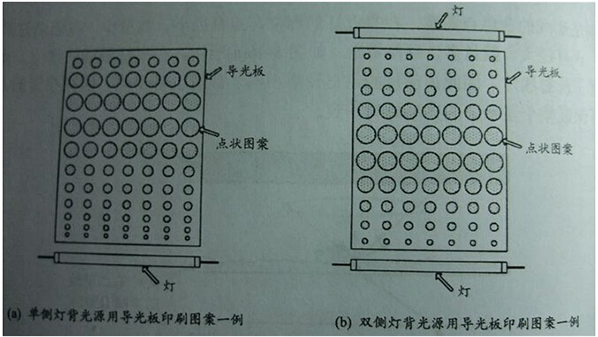

        如上圖所示，導光板底部的反射點，由絲網印刷法形成的白色點圖案，在靠近燈的部位，點直徑小、數量少；在遠離燈的部位，點直徑大、數量多；而在離燈較遠的部位，由于設置了反射膜片，因此點直徑略小些，數量也略少些。如此設置，保證整個顯示屏亮度均勻一致。
（1）射出成形開始之前，首先打開模具，并保持一定間隙。
（2）向模具中注入樹脂填充。
（3）伴隨填充，模具內的壓力升高，伴隨定位桿的伸長，模具打開的間隙變大。
（4）樹脂填充完畢之前，在模具腔內填充樹脂，經探測證實填滿之后，高速加壓。
（5）樹脂填充之后，在保壓的同時進行階梯壓力控制。
（6）在冷卻完成之前，一直保持壓力，冷卻完畢則制成導光板。

---
