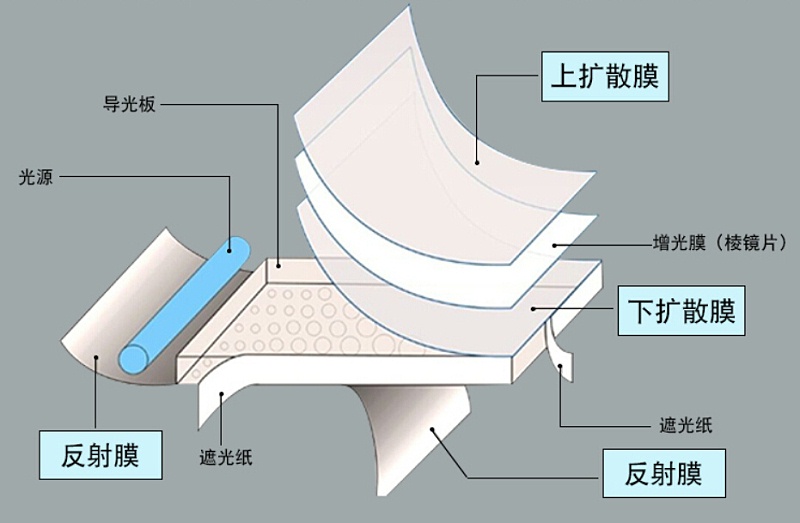

A.LED光源
近年來成功發(fā)展出青色光源的LED，經過導光板反射板等作用形成白色光源顯示，由于其輝度高，漸成為具有實用性的導光板光源。

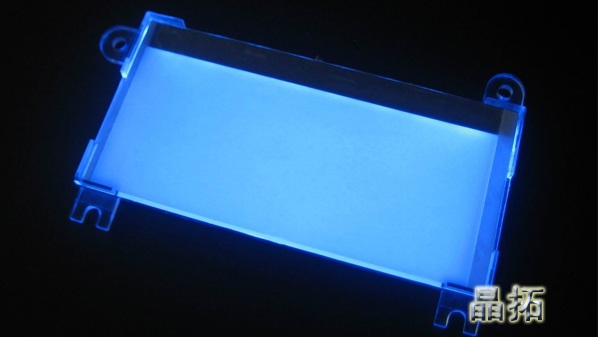

B.導光板
C.擴散片與稜鏡片
擴散板：修正光進行的角度， 對于破壞全反射面的光學結構亦具有覆蓋的作用，擴散板的光學慘數包含了透過率及霧面程度，視導光板的外觀作有利的選擇。
稜鏡片： 稜鏡片是提升正面輝度的重要元件,有效且常用的為BEF系列。BEFII 90/50 1~2枚應用于導光板上可使輝度提升約1.4~1.8倍，DBEF一枚甚至可使輝度提升達1.5倍之多。

        D.燈管反射罩
作用： 包住燈管發(fā)出的光源， 盡量送入導光板內。
反射罩的形狀對導光板的入光效率有相當大的影響。
中小型尺寸常用包含銀烝鍍膜及PET的軟性材質，約有80%的入光效率。
大尺寸多以外型特殊及固定的銅材質作為燈管反射罩， 以增加入光效率，可達90%以上。
在機構設計時，需注意漏電流現象。
E.外框架組合
外框架組合： 固定整個背光模組， 防止不當碰撞葬汗等對功能的損害及影響。
F.反射板
反射板：將未被散射的光源反射再進入光傳導區(qū)內，其本身對光源亦稍有散射的效應。
G.偏光轉換
由導光板出射的光包含兩種極化方向： P偏光和S偏光
P偏光能通過LCD，S偏光則否， 造成近一半的光源無法被應用。
偏光轉換的技術為利用多層膜結構將光分成P偏光及S偏光，S偏光經反射后轉換成P偏光，即可通過LCD 。
偏光轉換技術提高了LCD的亮度，也降低了稜鏡片的使用數量及電力耗費。
H.變換器(Inverter)
變換器是驅動燈管點燈的高壓脈衝 提供者。
它將由電源供應器(Power Supply) 的直流電壓訊號轉換成高頻的高壓脈衝，使燈管能持續(xù)點燈。
