LCD液晶顯示屏驅動芯片CP1621B同HT1621B一樣經典

作者：晶拓小編編輯：晶拓液晶屏來源：晶拓液晶屏工廠發布日期： 2018.08.02

信息摘要：

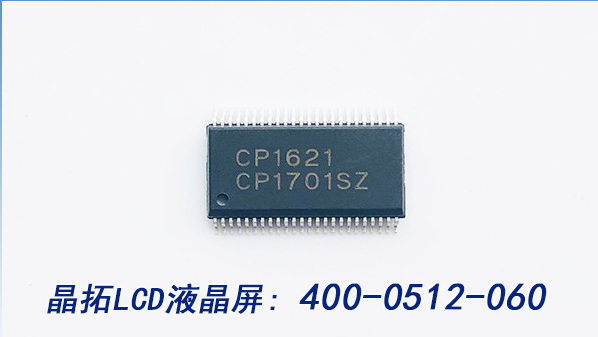

作為LCD驅動IC 的經典型號，HT1621B 使用極其廣泛，今天我們來說說和HT1621B一樣經典的一顆IC ：CP1621B

CP1621B也是是內存映象和多功能的LCD驅動芯片，CP1621B的軟件配置特性使它適用于多種LCD液晶屏應用場合，包括LCD模塊和顯示子系統。用于連接主控制器和CP1621的管腳只有4或5條，還有一個節電命令用于降低系統功耗。

CP1621B目前廣泛應用于：電動車儀表、車用機油表、車用電壓顯示表、車用水溫表、體脂秤、空調控制面板、地暖控制面板、醫用電子等。

1621

功能特性

? 工作電壓2.4~ 5.2V

? 內嵌256KHz RC 振蕩器

? 可外接32KHz晶片或256KHz頻率源輸入

? 可選1/2或1/3偏壓和1/2、1/3或1/4的占空比

? 片內時基頻率源

? 蜂鳴器可選擇兩種頻率

? 節電命令可用于減少功耗

? 內嵌時基發生器和看門狗定時器（WDT）

? 時基或看門狗定時器溢出輸出

? 八個時基/看門狗定時器時鐘源

? 一個32x4的LCD 驅動器

? 一個內嵌的32x4位顯示RAM 內存

? 四線串行接口

? 片內LCD驅動頻率源

? 軟件配置特征

? 數據模式和命令模式指令

? 三種數據訪問模式

? 提供VLCD管腳用于調整LCD操作電壓

? 封裝形式：SSOP48、LQFP44、SOP16

該型號為晶拓給客戶精心挑選的液晶驅動芯片

服務特點：常備現貨

價格優

公司有工程師給做使用指導，有技術支持！
