平時大家都在說LCD，段碼液晶屏等等，可有誰知道LCD是怎么制造出來的呢？下面小編幫大伙普及一下液晶面板的主要制造工序。
  1.ARRAY(陣列)工序：
  主要是制造TFT基板及彩色濾光片(CF基板)。
  流程：玻璃清洗-->成膜-->清洗-->光刻膠涂布-->曝光-->刻蝕-->光刻膠剝離-->清洗-->測試
  2. CELL(面板成型)工序：
  將前工序ARRAY制成的TFT玻璃基板與CF玻璃基板經過配向處理、對位貼合后灌入液晶。
  流程：TFT&CF玻璃基板清洗-->配向膜形成-->清洗-->框膠-->間隔散布-->液晶灌注-->對位壓合-->切割裂片-->偏光板貼付-->點燈檢查
  3 .MODULE(模組構裝)工序：
  將CELL工序加工完成的面板與TAB、PCB、背光(BackLight)模組、外框等多種周邊零部件進行組裝。
  流程：ACF貼片-->IC接合-->涂塑-->背光板框架組裝-->環境測試-->檢查測試
  看完FLASH或許大家對液晶的基本構造還不是很理解，那么就仔細看下圖，筆者在下文中給大家解釋液晶的基本原理。

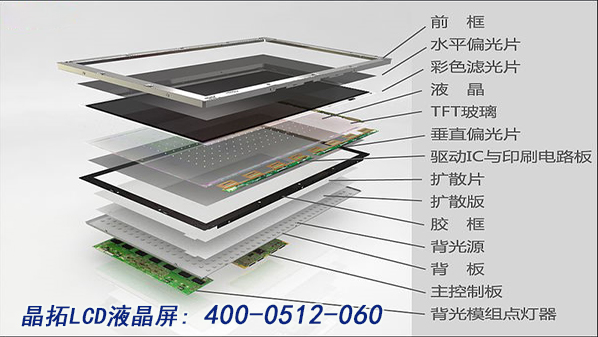

液晶面板的組成結構：
        從上圖可以看出液晶面板各部分分離后更像一個多層三明治，了解這些部件的作用前我們先了解一下液晶的基本成像原理。事實上液晶材質本身是不發光的，從上圖我們可以看出夾在彩色濾光片(CF基板)和TFT玻璃間的液晶主要是起到類似相機快門的作用，通過施加電壓的變化來改變液晶分子的偏轉角度進而控制從背光源傳送過來的光線通透。再通過彩色濾光片形成擁有色澤和明暗層次感的畫面。
液晶面板的基本結構：
 前框：前框是金屬或塑膠材質的外框，用來保護LCD的邊緣并防止靜電放電沖擊和加固LCD結構。
 水平偏光片：偏光片是一種只允許某偏振方向的光線才能通過的光學片板，能將自然光轉換成直線偏光的光學元件。其作用機制是將直角的入射光線經過水平偏光片后使水平方向的光線通過，另一部分垂直方向的光線則被吸收，或利用反射和散射等作用使其屏蔽。在制作LCD的過程中，得上下各用一片，并且成交錯方向置入，主要用途是在有電場與無電場時使光源產生位相差而呈現敏感的狀態，用以顯示字幕或圖案。
彩色濾光片：彩色的LCD需要用到彩色濾光片，經由控制IC的信號處理，使得從背光源發射的強光經由彩色濾光片進而產生彩色的畫面。彩色濾光片制作在玻璃基板之上，將紅，綠，藍三原色的有機光阻材料制作在每一個像素之內。
液晶：液態晶體是種特殊物質，除了具有一般固體晶體的變折射特性外，同時又具有液體的流動性，液態分子的排列方向可以通過電場或磁場來控制。
  TFT玻璃：TFT玻璃面板擁有數百萬個TFT DECICE和控制液晶區域的ITO（透明導電金屬）排列成一個矩陣組成的，因此被稱為陣列，F(xiàn)LASH的一部分就是描述的這一部分的制造過程。
  垂直偏光片：偏光片是一種只允許某方向的光線才能通過的光學片板，能將自然光轉換成直線偏光的光學元件。
  驅動IC與印刷電路板：該部分主要功能輸出需要的電壓至像素，以控制液晶分子的扭轉程度。
  擴散片：擴散片的作用是將背光模組射出的光源擴散，并使其亮度均一。
  擴散板：和擴散片的功能類似，為液晶顯示器提供一個均勻的面光源。
  膠框：主要是用來固定整個背光模組，放置不當碰撞臟污等對背光板模組功能的損害及影響。
  背光源：因?yàn)橐壕Р馁|(zhì)本身不發光，所以得依靠額外光源來達到顯示的功能，光源一般位于液晶顯示器面板后方，故稱為背光源。
  背板：將背光源，液晶顯示器，電路等固定在外框結構架上的設備，它用于LCD的組裝。
  主控制板：LCD的驅動控制電路板，將影像輸入的訊號轉為L(zhǎng)CD的顯示訊號。
  背光模組點燈器：背光模組點燈器是將有電源供應器的直流電壓訊號轉為高頻高壓脈沖交流電，并持續點亮背光模組中的冷陰極燈管。
