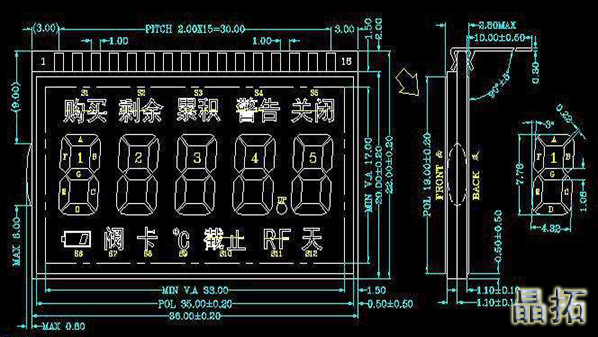

完整的一份LCD段碼液晶屏的設計圖紙應該包含四個部分：尺寸參數圖、真值表圖、走線圖、顯示效果圖。
        尺寸參數圖包含的參數：外觀尺寸，可視區域大小，針腳大小和間距，厚度，材質，電壓，正負顯，全透還是半透或者反射，com數和偏壓比，工作溫度與儲存溫度，視角，顯示內容。這些缺一不可。
        真值表：這個是用來寫程序的時候使用的代碼，拿到圖紙后一定要好好核對，看看筆段有沒有分錯，如果沒有及時發現那么后續要是發現錯誤了麻煩就大了，大部分需要重新開模的。

        走線圖：大部分客戶可能看不懂，都是些線條，不過沒關系，您只要確認好真值表那部分沒問題，后面的就交給設計的來檢查吧。
        顯示效果圖：是段碼屏在全顯狀態下的，檢查一目了然，有什么顏色，多少內容筆段。
以上就是LCD設計圖的全部重要點，拿到圖紙后不能隨便看兩眼就結束了，一定要好好核對，畢竟液晶打樣周期比較長，萬一不小心弄錯參數就麻煩了……
