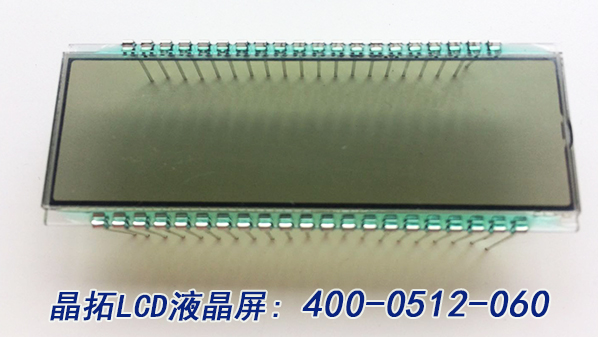

LCD段碼屏金屬引線的型號有很多種，不同型號其形狀，管腳間距，卡口寬度都不同，金屬引線的適用面較廣，除液晶顯示器外，集成塊，印刷電路板等也都可以利用金屬引線將電極引出。
   使用金屬引線時應注意以下幾點：
　　１，金屬引線以及液晶顯示器的電極引腳應干凈，無氧化和缺損現象。
　　２，金屬引線的卡口寬度常見的有0.95（1.2），0.95（1.4），0.98（1.8），1.6（7.5）等，括號內為最大寬度。使用時卡口寬度得和LCD段碼屏的玻璃厚度相符合。
　?。?，金屬引線的間距常見的有1.8，2.0，2.54等。間距的選擇應根據液晶顯示電極引腳間距來確定。
　?。?，在裝好引線后，為保證接觸良好和牢固，一般還要在引線卡口與電極引腳上點上銀點米，并外加環氧樹脂膠固化。
　?。?，安裝完引線并與ＰＣＢ板焊接后，要電測。
　　　金屬引線的連接方式具有壽命長，適應性強，牢固，能抗惡劣條件，對印刷電路板要求不高等特點，但一般要求LCD段碼屏的電極引腳間距較寬。另外，使用金屬引線連接所占的空間較大。
