1621B是內存映象和多功能的LCD驅動器，1621的軟件配置特性使它適用于多種LCD應用場合，包括LCD模塊和顯示子系統。用于連接主控制器和1621的管腳只有4或5條，1621還有一個節電命令用于降低系統功耗。

產品特性
? 工作電壓2.4~ 5.2V
? 內嵌256KHz RC 振蕩器
? 可外接32KHz晶片或256KHz頻率源輸入
? 可選1/2或1/3偏壓和1/2、1/3或1/4的占空比
? 片內時基頻率源
? 蜂鳴器可選擇兩種頻率
? 節電命令可用于減少功耗
? 內嵌時基發生器和看門狗定時器（WDT）
? 時基或看門狗定時器溢出輸出
? 八個時基/看門狗定時器時鐘源
? 一個32x4的LCD 驅動器
? 一個內嵌的32x4位顯示RAM 內存
? 四線串行接口
? 片內LCD驅動頻率源
? 軟件配置特征
? 數據模式和命令模式指令
? 三種數據訪問模式
? 提供VLCD管腳用于調整LCD操作電壓
? 封裝形式：SSOP48、QFP44
應用說明

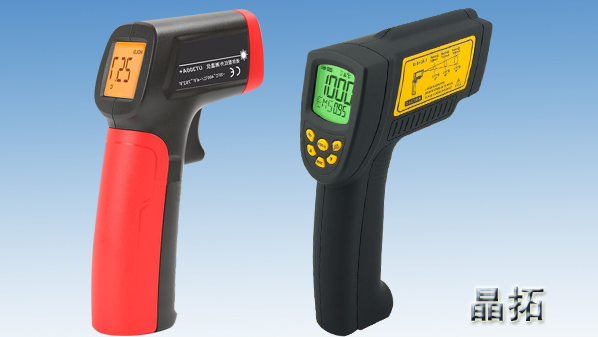

主要應用于額溫槍，VCD、DVD等LED顯示驅動、儀器儀表LED顯示驅動、汽車音響LCD顯示驅動、小家電產品LCD顯示驅動。
