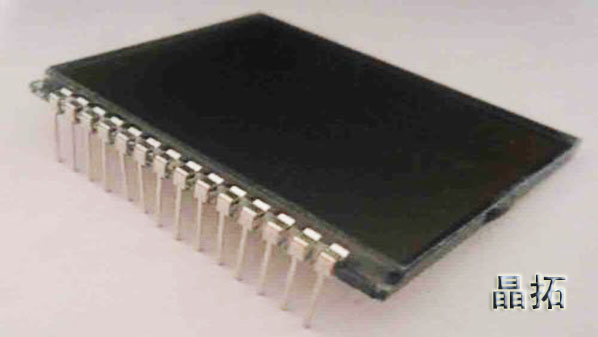

上期說到，這個引腳怎么來確定有多少個，確定引腳的數量，是根據液晶屏的筆段來確定。

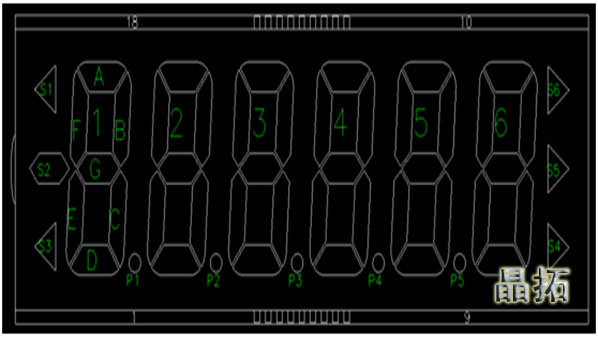

        在這個圖中，每個8字如果都想任意變化0-9之間的數字，那么每個8都會分成7個筆段。另外圖中除了8字外，還有其他的圖標，比如小數字，或左右二邊的箭頭；
        這些圖標如果每一個都需要獨立顯示的話，那么每一個都是一個筆段，這樣下來，可以看出圖中有6個8（42個筆）+左右6個箭頭（6個筆段）+5個小數點（5個筆段），一共53個筆段；

        那么一般沒有超過128個筆段的，通常會做4COM的，那么53*4=17.25個引腳 ，液晶屏上裝18個引腳就可以了。那么這個液晶屏的PIN距就可以算出來多少了，如果用2.54mm, 就相當于17*2.54=43.18  如果液晶屏的單邊尺寸不夠，就裝二邊；如果二邊加一起都不夠，就換PIN距，例如 2.0mm  1.8mm  1.5mm  1.27mm等。謝謝!
