上期分析到液晶屏裝引腳的尺寸2.0mm 或2.5m，根據液晶屏的長度來定，那么接下來和大家分析下，液晶屏引腳和引腳之前的間距應該怎么分。
        液晶屏引腳之間間距可以稱為PIN距，PIN距一般分為：2.54mm  2.0mm  1.8mm  1.5mm  1.27mm等 ，如果液晶屏的長度夠的話，正常都會用2.54mm的PIN距，這個尺寸大好焊接。一邊排不下就排二邊，如果二邊都排不下，那就相對應的改成2.0mm尺寸的來，或更小的。
        那么，這個引腳怎么來確定有多少個？

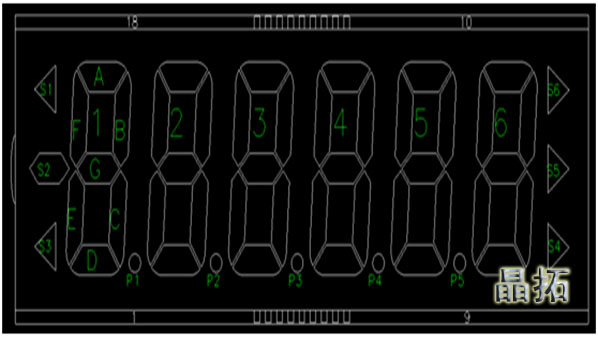

        確定引腳的數量，是根據液晶屏的筆段來確定。如果說一個“8”字，如果想顯示成（1-9）變化的，那這么個8字就是7個筆段，如下圖：

        每個8都分為：A B C D E F G  7個筆段 6個8 一共就42個筆段。謝謝，請聽下回分解。
