段碼液晶屏的背光按連接方式常見的可分為直插燈、貼片燈、導光板不裝燈這三種，其中，貼片燈又可以細分為貼片紅黑線、貼片軟金屬腳、貼片牙簽板。今天跟大家分享下每一種方式的優缺點。

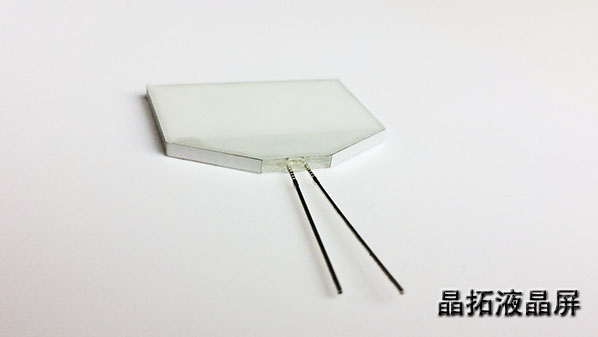

  首先來說直插燈，這種工藝很簡單，說白了就是一個放光二極管用膠水固定在背光頭膜位置，因此價格相對比較便宜，對于只有一顆燈或者2顆燈的背光，可以選擇做直插燈。缺點：1、因為直插燈燈珠較大，造成的燈眼較大，所以頭膜一般做7MM以上，這對于線路板上空間有限的朋友來講，比較頭疼；2、直插的焊點比較多，一顆燈珠對應2個焊點，如果燈珠數量多了，做直插燈的成本會很高。

  其次來講貼片燈，上文也提到過，可以分為紅黑線、軟金屬腳、牙簽板三種。貼片燈是把燈珠貼在一小塊PCB上，然后卡進導光板中，因為是用的貼片封裝的燈珠，因此稱為貼片燈。貼片燈的優點是，不管有幾顆燈珠，出來的引腳只有正負極兩個。

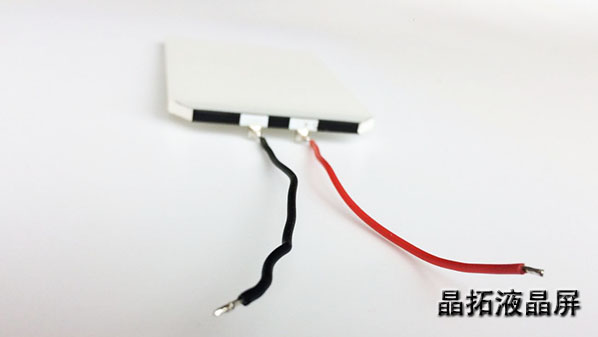

  紅黑線連接方式，比較靈活，對于PCB空間有限的情況，可以繞開元器件，選擇焊點，而且兩根線外層是絕緣材料包裹，不會發生短路現象。缺點：運輸或者加工過程中，紅黑引線很容易脫落。

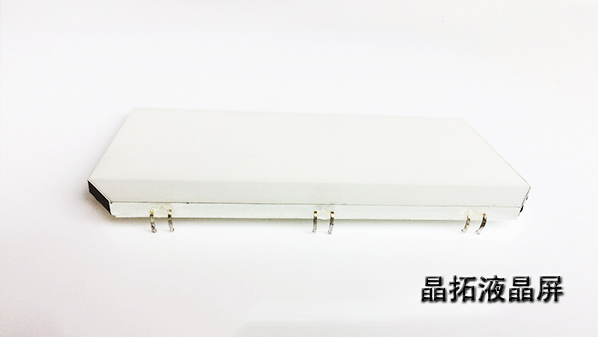

 軟金屬腳連接方式，跟紅黑線連接相似，對焊點的位置要求不高，可以根據需求彎曲引腳形狀，缺點：1、引腳易脫落，當然，相對紅黑線連接，算牢固些；2、導光板上的小PCB焊點大小不易控制，可能會有批次性的焊點大，焊點小。如果焊點大了有可能造成生產加工時，線路板上的背光焊接點被背光頭膜遮蓋，背光引腳無法焊接的現象。

 牙簽板連接方式，相對用的少點。引出來的正負極兩根引腳跟貼燈珠的小PCB做在一起，固定死的，因此不會有上面兩種方式會有引腳脫落的現象發生。而且背光如果是兩邊出燈，左右兩邊引腳的間距是很準確的。缺點：1、因為左右兩邊引腳間距很準確，因此一旦線路板上左右兩邊焊點距離設計有誤，背光就不能用；2、這種背光的起訂量有要求，一般2K起訂。

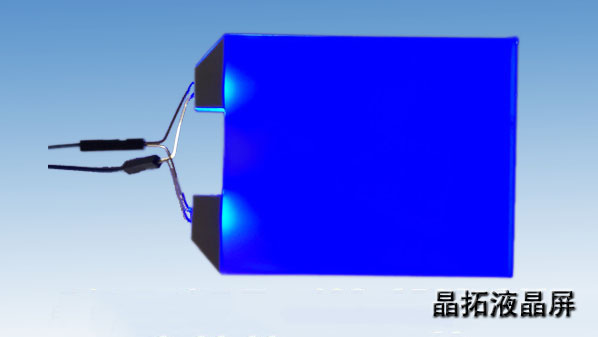

  快結束了我們來說下一個比較特殊的方式，這種背光不需要裝燈，在導光板頭膜位置上留好燈眼位置，V槽，燈珠呢，用戶自行用側發光的貼片燈珠貼在線路板上。這種方式的背光很便宜，缺點：無法直接固定在線路板上，需要在背光后面貼雙面膠來固定。
