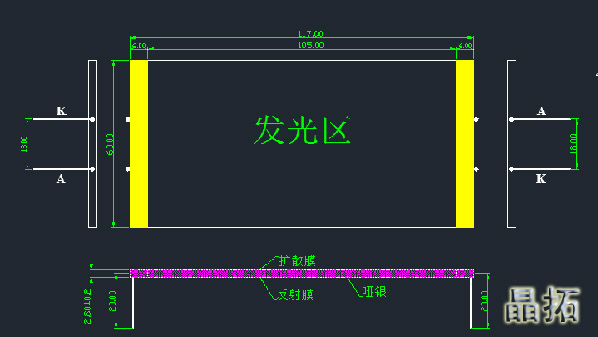

段碼液晶屏的結構之前的文章有詳細說明，以液晶屏引腳上下出腳為例：液晶屏長度55mm，大寬40mm，小寬36mm，背光做直插燈，單邊出燈，所以背光的尺寸為：63*35mm。那么背光的長跟寬的尺寸是怎么得來的呢？

        首先，在背光出燈的位置，會留有遮光區(qū)，也就是常說的頭膜，作用是遮住燈珠的燈眼，不至于液晶屏可視區(qū)域內看到很大的燈眼。貼片燈的頭膜一般做4-5mm，直插燈的頭膜一般做7-8mm，還以上文液晶屏尺寸為例，背光長度在液晶屏的長度基礎上相應加4-5mm或者7-8mm即可。
        其次，背光的寬度按照液晶屏的小寬尺寸來定，比方液晶屏是單邊出腳的，那么背光寬度減0.5mm；如果液晶屏是上下兩邊出腳，那么背光寬度在液晶屏小寬基礎上減1mm。
