大家好，由于LED具有節能、壽命長、響應速度快、色彩還原性好以及不含汞、符合環保要求等一系列優點，它已經取代傳統的CCFL背光源，成為液晶屏（LCD）的主流背光源。如今在大尺寸LCD顯示屏的應用中，LED背光源也逐漸成主流。

         小尺寸LED背光源的液晶屏，主要用在移動電話和數碼相機，還有一些工業儀器使用的單色液晶模塊，其屏幕尺寸為3～7cm，用LED做背光源，只要使用3～6只白光LED、采用串聯或并聯方式即可。若同一裝置中還要用白光LED閃光燈，則需要有更大的驅動電流。有時背光亮度并非一成不變，而是允許使用者白行調節亮度，這時還要求驅動器具有調節亮度(即改變驅動電流)的功能。由于這類需求越來越多，許多模擬集成電路、電源管理集成電路的制造商為適應這一需求，紛紛研制和生產了各種驅動LED的集成電路。

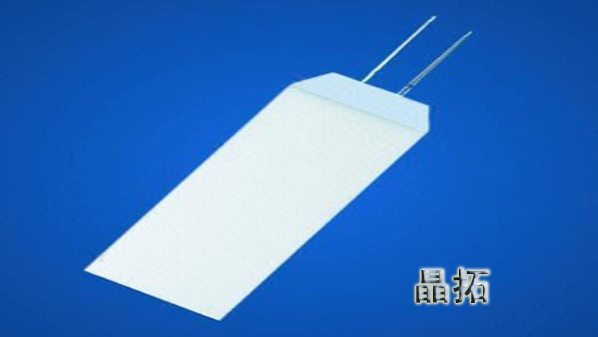

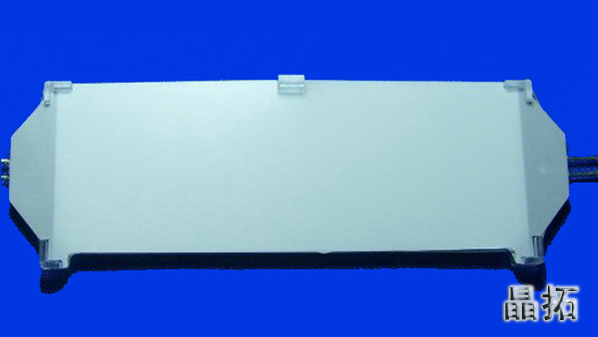

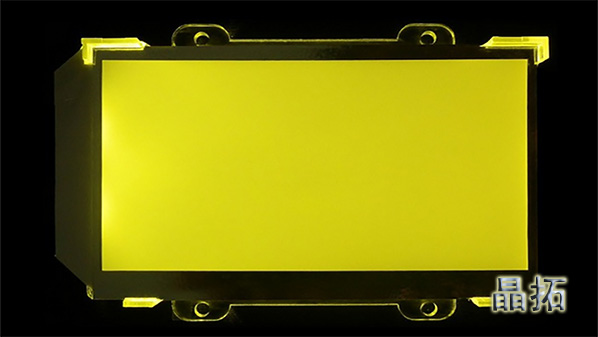

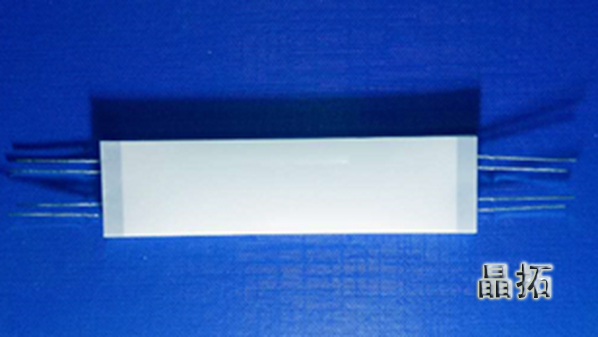

         由于目前LED的照度很難在大屏幕范圍內做到均勻一致，所以尺寸再大，就不適合用多個LED的直接配置來做背光源了，而是改用背光模塊，在背光模塊中，運用折射、導光板及其他措施，使白光LED照度均勻一致，滿足用戶要求。PDA、PMP的制造商直接向背光甲模塊供應商購買這類模塊，而不再用幾個LED來組成背光源。不過在一些設計中仍然有人采用較多的(如8～10只)LED來做成較大尺寸LCD屏幕的背光源。

         中等尺寸LCD屏幕的LED背光源主要用在便攜式DVD、筆記本電腦、車載導航儀等設備中，如7～12英寸，它們所采用的LED背光源是在小尺寸LCD屏幕LED背光源驅動方案的基礎上發展起來的。采用鋁基的LED發光條來代替CCFL光源，其驅動電源應盡量和現有的CCFL背光驅動電源在接口上互相兼容，用簡單的直流驅動器(用電池供電，多為12V電源)來代替復雜的交流驅動器，其綜合成本雖然稍貴一些，但已和傳統的CCFL背光模塊差不多。這時，如仍然采用多個LED組成陣列，則由于LED數量增加，通常把串并聯后的LED組作為一個整體來考慮，由驅動電源來控制它的電流、調節它的亮度。

          大尺寸LOD屏幕的LED背光源在大尺寸LCD屏幕的LED背光源中，可能同時點亮成百個或更多的LED，以提供足夠的亮度，這就要求驅動電源有更高的電壓、更大的電流、更靈活的控制方式和更嚴格的散熱;同時，也對LED特性的一致性提出較高的要求，驅動器得與LED之間電流匹配和均流。所用的LED，要按照LED的發光波長和亮度等進行嚴格篩選和分類。在測試LED光學特性和對參數分類時，大多基于一致的額定電流值，再給出其正向壓降的允許變化范圍?？梢灶A期大尺寸的LED屏幕背光源不久也將成為取代CCFL成為一種主流產品。
